انواع سازههای نیروگاه خورشیدی و زمین مناسب برای هر سازه
انتخاب سازه نیروگاه خورشیدی فقط به نوع پنل محدود نمیشود. عواملی مانند نوع خاک، مقاومت زمین، شیب، سرعت باد، بار برف، شرایط خوردگی، ابعاد و وزن پنل، ارتفاع نصب و روش اجرای فونداسیون نیز باید بررسی شوند.
سازه خورشیدی یکی از اجزای مهم هر سیستم فتوولتائیک است که پنلها را در موقعیت و زاویه مناسب نگه میدارد و نیروهای واردشده از وزن پنل، باد و سایر بارهای محیطی را به ساختمان یا زمین منتقل میکند. یک سازه مناسب باید در برابر شرایط محیطی مقاوم باشد و پایداری پنلها را در طول عمر پروژه حفظ کند.
انتخاب سازه نیروگاه خورشیدی فقط به نوع پنل محدود نمیشود. عواملی مانند نوع خاک، مقاومت زمین، شیب، سرعت باد، بار برف، شرایط خوردگی، ابعاد و وزن پنل، ارتفاع نصب و روش اجرای فونداسیون نیز باید بررسی شوند.
به همین دلیل، سازهای که برای یک پشتبام مناسب است الزاماً برای نیروگاه زمینی مناسب نیست. حتی در نیروگاههای زمینی نیز ممکن است بر اساس شرایط ژئوتکنیکی سایت، از پایه کوبشی، پیچ زمین، فونداسیون بتنی یا ترکیبی از این روشها استفاده شود. انتخاب نهایی فونداسیون باید بر اساس بررسیهای ژئوتکنیکی و محاسبات سازهای انجام شود.
سازه خورشیدی چیست؟
سازه خورشیدی یا Solar Mounting Structure مجموعهای از اجزای مکانیکی است که پنلهای خورشیدی را در موقعیت مناسب قرار میدهد.
این سیستم میتواند شامل موارد زیر باشد:
- پایهها
- پروفیلها
- ریلها
- بستها
- اتصالات
- پیچ و مهره
- مهاربندها
- فونداسیون یا سیستم اتصال به سطح نصب
مهمترین وظایف سازه خورشیدی عبارتاند از:
- نگهداری مطمئن پنلها
- ایجاد زاویه و جهت مناسب
- انتقال وزن پنلها به زمین یا ساختمان
- مقاومت در برابر باد و بارش
- حفظ فاصله مناسب پنل از سطح زیرین
- جلوگیری از تغییر شکل یا جابهجایی پنلها
- تأمین پایداری مکانیکی سیستم در طول عمر پروژه
در پروژههای خورشیدی، فولاد گالوانیزه و آلومینیوم از مواد رایج برای ساخت اجزای سازه هستند. انتخاب جنس و پوشش ضدخوردگی باید با توجه به شرایط محیطی، رطوبت و میزان خورندگی محل انجام شود.
انواع سازههای نیروگاه خورشیدی
سازههای نصب پنل خورشیدی را میتوان بر اساس محل نصب و روش اتصال به چند گروه اصلی تقسیم کرد:
- سازه زمینی ثابت (Fixed-Tilt)
- سازه پایه کوبشی (Pile-Driven)
- سازه با فونداسیون بتنی
- سازه Ground Screw یا پیچ زمین
- سازه مناسب زمینهای شیبدار
- سازه پشتبامی (Rooftop)
- سازه پارکینگ خورشیدی (Carport)
- سازه متحرک یا Solar Tracker
نکته مهم این است که این دستهها کاملاً همسطح نیستند؛ برای مثال Fixed-Tilt و Tracker به نحوه حرکت پنل مربوط میشوند، در حالی که Pile-Driven، Ground Screw و Concrete بیشتر به روش فونداسیون مربوط هستند. یک نیروگاه میتواند همزمان از Fixed-Tilt + Pile-Driven یا Tracker + Driven Pile استفاده کند.
۱. سازه زمینی ثابت یا Fixed-Tilt
سازه Fixed-Tilt یکی از رایجترین روشهای نصب پنل در نیروگاههای زمینی است. در این ساختار، پنلها با یک زاویه مشخص نصب میشوند و برخلاف سیستمهای ردیاب، در طول روز حرکت نمیکنند.
زاویه نصب در طراحی پروژه تعیین میشود و میتواند بر اساس موقعیت جغرافیایی، تابش، سایهاندازی، باد، برف، فاصله ردیفها و اهداف اقتصادی پروژه بهینه شود. بنابراین استفاده از یک زاویه ثابت برای تمام پروژهها صحیح نیست.
مزایای سازه Fixed-Tilt
- ساختار مکانیکی ساده
- هزینه نگهداری نسبتاً پایین
- عدم نیاز به موتور و سیستم کنترل حرکتی
- قابلیت استفاده در پروژههای کوچک و بزرگ
- تعمیر و نگهداری سادهتر نسبت به Tracker
زمین مناسب برای سازه ثابت
سازه ثابت میتواند در زمینهای نسبتاً صاف یا زمینهایی که امکان آمادهسازی اقتصادی دارند استفاده شود.
نمونههایی از زمینهای قابل بررسی عبارتاند از:
- زمینهای بایر
- زمینهای صنعتی
- زمینهای کشاورزی در صورت مجاز بودن کاربری
- زمینهای اطراف تأسیسات
- زمینهایی با شیب کم
با این حال، «صاف بودن» زمین بهتنهایی برای انتخاب سازه کافی نیست و مشخصات خاک و شرایط فونداسیون نیز باید بررسی شود.

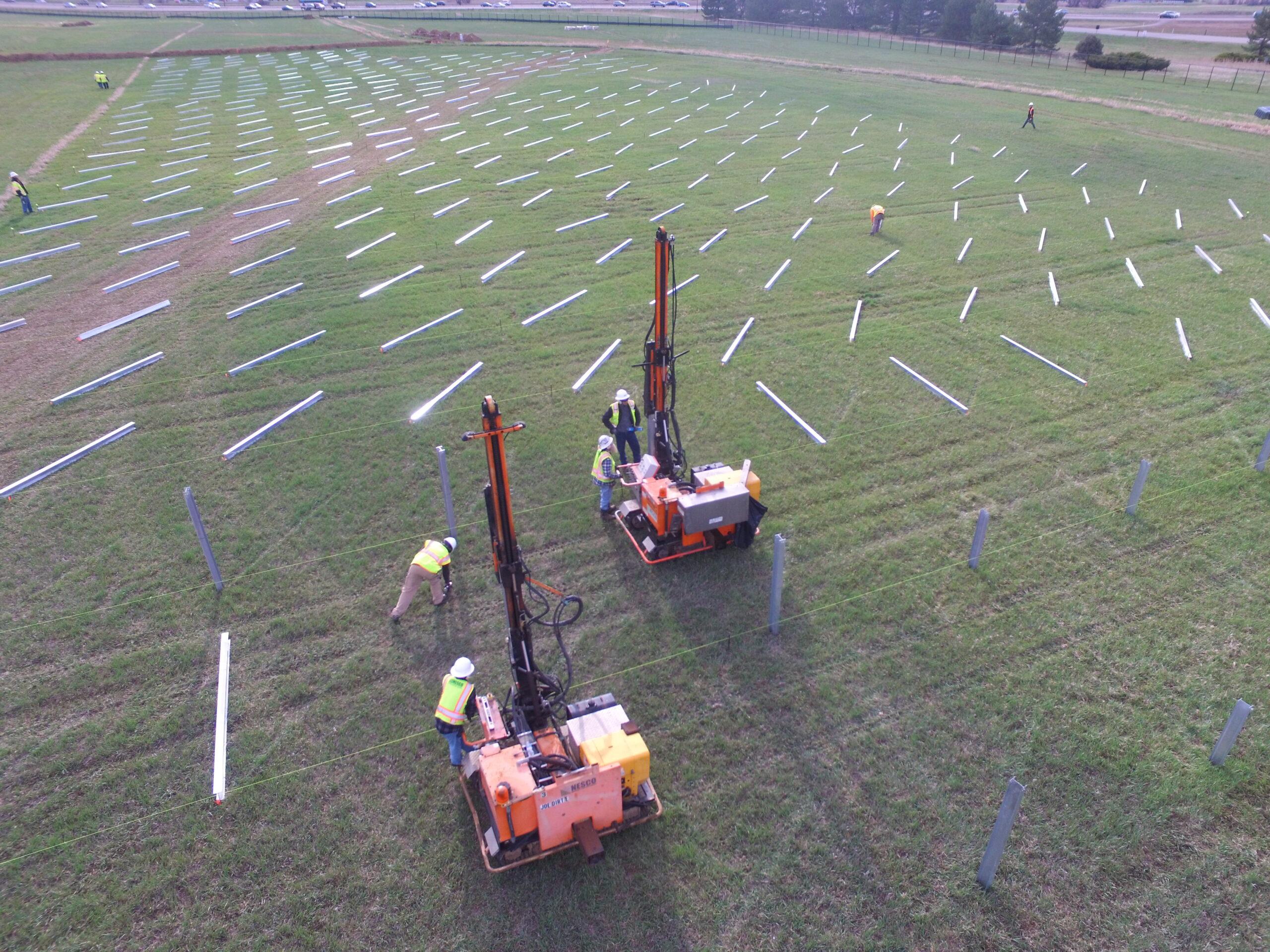

۲. سازه Pile-Driven یا پایه کوبشی
در سیستم Pile-Driven، پایههای فلزی با استفاده از تجهیزات مخصوص در زمین کوبیده میشوند و سپس سازه پنل روی آنها نصب میشود.
یکی از مزایای اصلی این روش، سرعت اجرای بالا و کاهش نیاز به بتنریزی گسترده است. اما امکان استفاده از آن بهشدت به شرایط زیرسطحی زمین وابسته است. بررسی ژئوتکنیکی، آزمایشهای مربوط به ظرفیت پایه و بررسی امکان کوبش میتواند پیش از اجرای پروژه ضروری باشد. ([ascelibrary.com][2])
زمین مناسب برای Pile-Driven
این روش معمولاً زمانی جذاب است که زمین از نظر ژئوتکنیکی امکان کوبش و تأمین ظرفیت مورد نیاز پایه را داشته باشد.
در مقابل، وجود مواردی مانند:
- سنگ سخت نزدیک سطح
- لایههای بسیار متراکم
- خاک نامناسب
- موانع زیرسطحی
- شرایط خاص زمین
میتواند اجرای پایه کوبشی را دشوار یا غیراقتصادی کند.
بنابراین نباید صرفاً بر اساس ظاهر زمین تصمیم گرفت. ممکن است زمینی که از سطح کاملاً مناسب به نظر میرسد، در عمق دارای لایه سنگی یا شرایط نامناسب برای کوبش باشد.
۳. سازه با فونداسیون بتنی
در سیستمهای دارای فونداسیون بتنی، پایههای سازه روی یا داخل فونداسیونهایی قرار میگیرند که برای انتقال نیروهای سازه به زمین طراحی شدهاند.
این روش زمانی میتواند مناسب باشد که شرایط زمین اجازه استفاده آسان از پایههای کوبشی را ندهد یا طراحی پروژه به فونداسیون بتنی نیاز داشته باشد.
انتخاب ابعاد، عمق و شکل فونداسیون باید بر اساس بارهای سازه، مشخصات خاک، باد، شرایط محیطی و الزامات طراحی انجام شود. ([ascelibrary.com][2])
زمین مناسب برای فونداسیون بتنی
فونداسیون بتنی میتواند در پروژههایی مورد توجه قرار گیرد که:
- زمین سنگی یا دارای لایه سخت باشد
- امکان کوبش پایه وجود نداشته باشد
- شرایط خاک نیازمند طراحی متفاوتی باشد
- بارهای واردشده به سازه زیاد باشد
- طراحی پروژه استفاده از فونداسیون بتنی را توجیه کند
مزیت اصلی این روش انعطافپذیری بیشتر در شرایط خاص زمین است؛ اما عملیات خاکبرداری، آرماتوربندی، بتنریزی و اجرای فونداسیون میتواند هزینه و زمان ساخت را افزایش دهد.
۴. سازه Ground Screw یا پیچ زمین
Ground Screw یا پیچ زمین یکی دیگر از روشهای ایجاد فونداسیون برای سازههای خورشیدی است.
در این روش، قطعات فلزی مارپیچی یا پیچمانند در زمین نصب میشوند و پس از رسیدن به ظرفیت طراحی، سازه پنل روی آنها متصل میشود.
یکی از مزایای این روش کاهش عملیات بتنریزی و امکان اجرای سریعتر در برخی پروژهها است.
زمین مناسب برای Ground Screw
این روش زمانی قابل بررسی است که خاک بتواند ظرفیت لازم برای نگهداری پیچ زمین را فراهم کند.
مواردی مانند:
- مقاومت خاک
- تراکم
- عمق لایههای مختلف
- وجود سنگ
- رطوبت
- ظرفیت کششی و جانبی
باید پیش از اجرا بررسی شوند.
در زمینهای بسیار سنگی یا خاکهایی که ظرفیت نگهداری کافی ندارند، Ground Screw ممکن است گزینه مناسبی نباشد.
بنابراین مانند پایه کوبشی، انتخاب Ground Screw نیز باید بر اساس بررسی واقعی زمین انجام شود.
۵. سازه مناسب برای زمینهای شیبدار
شیب زمین یکی از عوامل مهم در طراحی نیروگاه خورشیدی است.
در زمینهایی با شیب کم، ممکن است بتوان ردیفهای پنل را متناسب با توپوگرافی اجرا کرد و از خاکبرداری و خاکریزی گسترده جلوگیری کرد.
اما با افزایش شیب، عواملی مانند:
- فاصله بین ردیفها
- سایهاندازی
- طول پایهها
- نوع فونداسیون
- دسترسی ماشینآلات
- زهکشی
- پایداری خاک
اهمیت بیشتری پیدا میکنند.
در سیستمهای Tracker نیز شیب زمین میتواند روی عملکرد و کنترل سایهاندازی تأثیر بگذارد؛ به همین دلیل NREL در مدلسازی سیستمهای یکمحوره، پارامترهای مربوط به شیب زمین و Backtracking را نیز در نظر میگیرد.
آیا باید زمین شیبدار را کاملاً تسطیح کرد؟
لزومی ندارد.
در بسیاری از پروژهها میتوان سازه را با توپوگرافی زمین سازگار کرد و تنها در بخشهایی که ضروری است عملیات اصلاح زمین انجام داد.
کاهش خاکبرداری و خاکریزی میتواند به کاهش هزینههای عمرانی و حفظ بهتر شرایط طبیعی سایت کمک کند.
۶. سازه پشتبامی یا Rooftop
در سیستمهای Rooftop Solar، پنلها روی سقف ساختمان نصب میشوند.
این سازهها میتوانند با روشهای مختلفی به ساختمان متصل شوند؛ از جمله سیستمهای اتصال مکانیکی و در برخی پروژهها سیستمهای بالاستی.
NREL نیز Fixed Roof Mount را بهعنوان یکی از انواع آرایههای PV معرفی میکند که در آن پنلها به سطح سقف متصل میشوند.
سازه Rooftop برای چه ساختمانهایی مناسب است؟
- ساختمانهای مسکونی
- ساختمانهای تجاری
- سولههای صنعتی
- انبارها
- ساختمانهای اداری
- مراکز تجاری
در این پروژهها، مهمترین موضوع فقط انتخاب سازه نیست؛ ظرفیت باربری سقف، وضعیت سازه ساختمان، آببندی، عایقکاری و بار باد نیز باید بررسی شود.
در سیستمهای بالاستی نیز وزن سازه و وزنهها باید در طراحی سازهای ساختمان لحاظ شود.

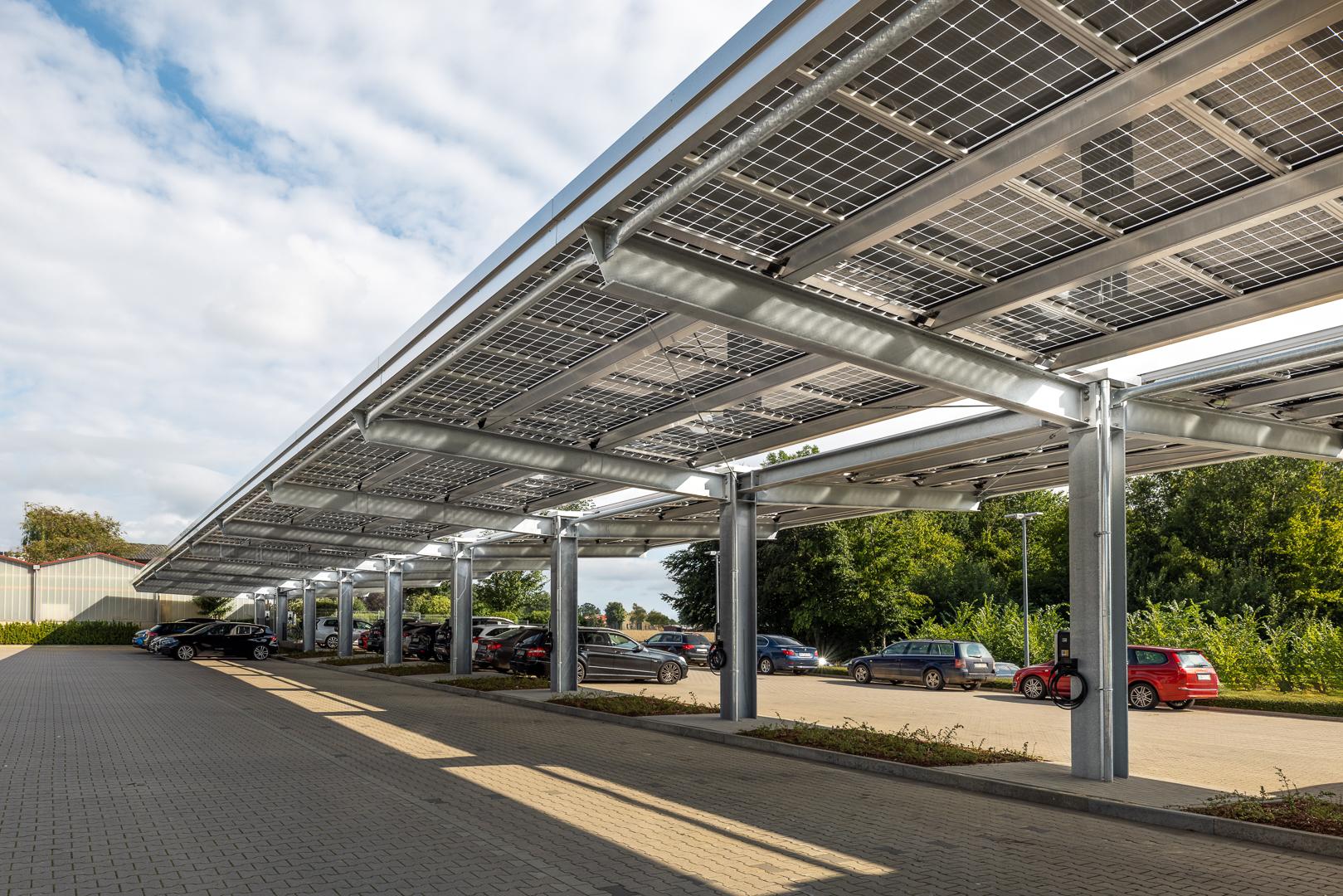

۷. سازه خورشیدی پارکینگ یا Carport
Solar Carport سازهای است که پنلهای خورشیدی را روی پارکینگ خودرو قرار میدهد.
در این سیستم، سازه دو وظیفه دارد:
- نگهداری پنلهای خورشیدی
- ایجاد سایهبان برای خودروها
به همین دلیل Carport میتواند برای مکانهایی که فضای زمین محدودی دارند اما پارکینگ وسیع در اختیارشان است، گزینه جذابی باشد.
کاربردهای سازه Carport
- پارکینگ شرکتها
- مراکز تجاری
- کارخانهها
- ساختمانهای اداری
- مراکز عمومی
- پارکینگ مجتمعها
یکی از مزایای مهم این سیستم، استفاده دوگانه از فضای پارکینگ است؛ یعنی بدون اشغال زمین جدید، سطح موجود برای تولید برق نیز استفاده میشود.

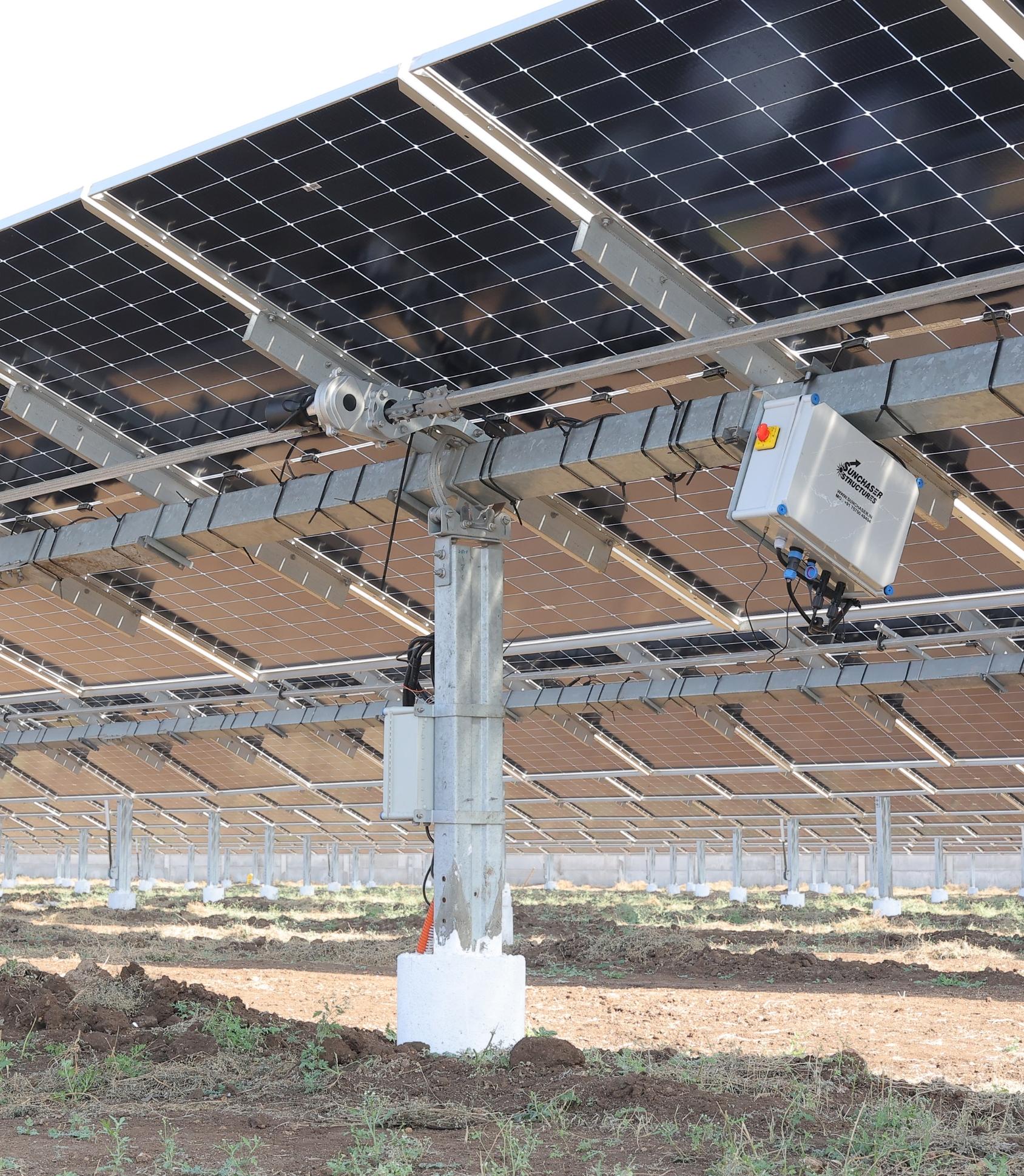

۸. سازه متحرک یا Solar Tracker
در سازههای Solar Tracker، پنلها ثابت نیستند و سیستم مکانیکی آنها را برای دنبال کردن حرکت خورشید جابهجا میکند.
دو نوع اصلی Tracker عبارتاند از:
- Single-Axis Tracker
- Dual-Axis Tracker
در سیستم یکمحوره، پنل حول یک محور حرکت میکند. در سیستم دومحوره، موقعیت پنل در دو جهت تغییر میکند تا جهتگیری آن نسبت به خورشید دقیقتر شود.
مزیت Solar Tracker
هدف اصلی Tracker افزایش تابش دریافتی پنل و در نتیجه افزایش انرژی تولیدشده است.
NREL گزارش میکند که ردیابهای یکمحوره میتوانند بسته به شرایط پروژه نسبت به سیستمهای ثابت انرژی بیشتری تولید کنند، اما در مقابل، تجهیزات مکانیکی و هزینه نگهداری بیشتری نیز دارند.
مطالعات NREL نیز نشان دادهاند که میزان افزایش تولید به موقعیت و طراحی پروژه وابسته است و نباید یک درصد ثابت را برای تمام نیروگاهها در نظر گرفت.
زمین مناسب برای Solar Tracker
Tracker معمولاً برای نیروگاههای زمینی بزرگ مناسبتر است و زمین باید از نظر:
- شیب
- دسترسی
- شرایط فونداسیون
- باد
- فاصله بین ردیفها
- سایهاندازی
- فضای مورد نیاز برای حرکت
بررسی شود.
زمین کاملاً صاف همیشه الزام مطلق نیست، اما شیب و توپوگرافی میتوانند طراحی Tracker و الگوریتمهای Backtracking را تحت تأثیر قرار دهند. ([samrepo.nrelcloud.org][5])
برای هر زمین کدام سازه خورشیدی مناسبتر است؟
انتخاب سازه و فونداسیون باید بر اساس شرایط واقعی سایت انجام شود؛ با این حال میتوان یک مقایسه اولیه ارائه کرد:
| شرایط محل نصب | گزینههای قابل بررسی |
|---|---|
| زمین نسبتاً صاف | Fixed-Tilt |
| خاک مناسب برای کوبش | Pile-Driven |
| زمین با شرایط نامناسب برای کوبش | فونداسیون بتنی |
| خاک مناسب برای پیچ زمین | Ground Screw |
| زمین با شیب کم | Fixed-Tilt متناسب با توپوگرافی |
| پشتبام | Rooftop |
| پارکینگ | Carport |
| نیروگاه زمینی بزرگ | Fixed-Tilt یا Tracker |
| زمین با محدودیت خاص | طراحی اختصاصی بر اساس مطالعات سایت |
این جدول صرفاً برای غربالگری اولیه است. نوع فونداسیون نهایی باید بر اساس مطالعات ژئوتکنیکی، بارهای طراحی و الزامات سازهای پروژه انتخاب شود.
مهمترین عوامل در انتخاب سازه نیروگاه خورشیدی
۱. نوع و مقاومت خاک
نوع خاک، تراکم، لایههای زیرسطحی و وجود سنگ میتواند تعیین کند که استفاده از Pile، Ground Screw یا Concrete منطقیتر است.
مطالعات ژئوتکنیکی میتوانند اطلاعات لازم برای طراحی فونداسیون و ارزیابی ظرفیت زمین را فراهم کنند.

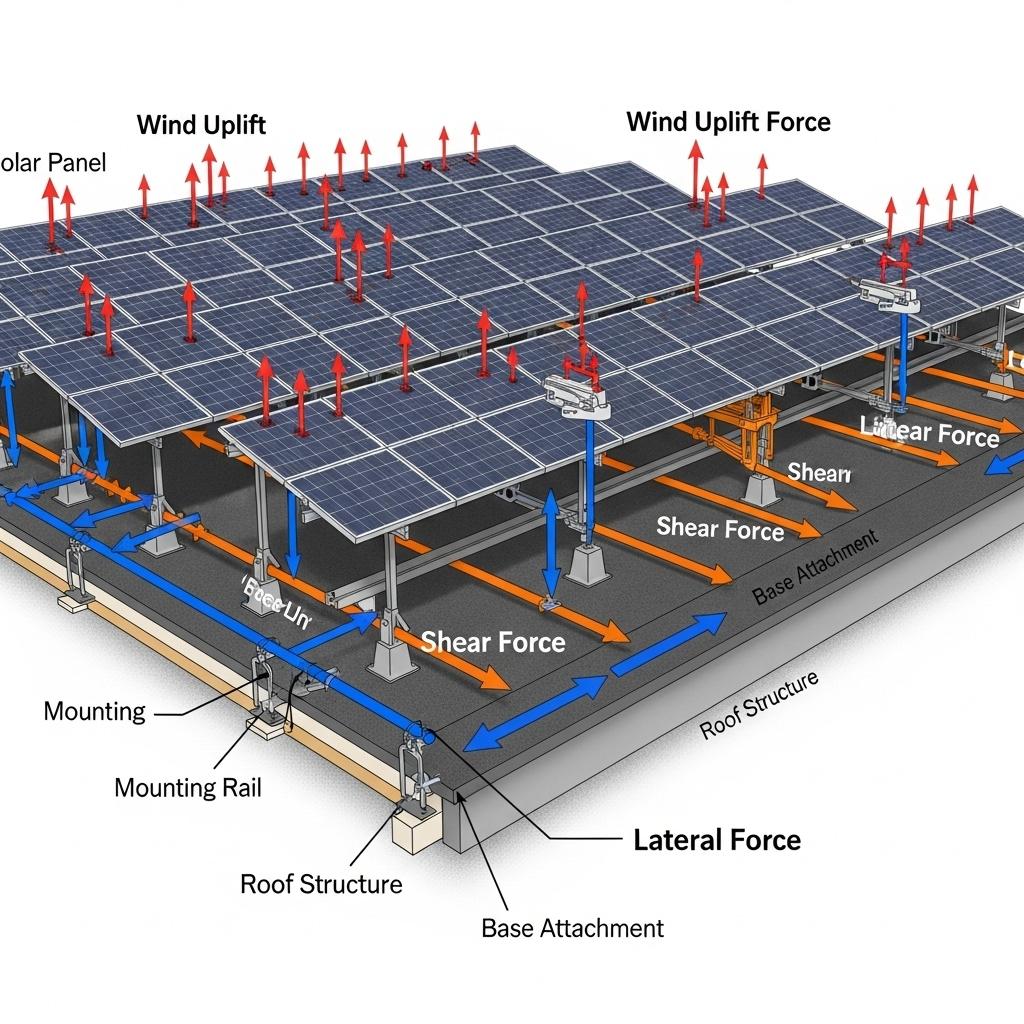

۲. سرعت باد
باد یکی از مهمترین بارهای واردشده به پنل و سازه است.
هرچه سطح پنل و ارتفاع سازه بیشتر باشد، نیروهای واردشده نیز میتوانند افزایش پیدا کنند. همچنین زاویه پنل روی بار باد تأثیر دارد؛ به همین دلیل طراحی سازه باید بر اساس سرعت باد و استانداردهای مربوط به محل پروژه انجام شود.
۳. شیب و توپوگرافی زمین
شیب زمین میتواند روی:
- نوع سازه
- طول پایهها
- فونداسیون
- فاصله ردیفها
- سایهاندازی
- هزینه عملیات عمرانی
تأثیر بگذارد.
۴. شرایط آبوهوایی
عواملی مانند:
- بارندگی
- برف
- رطوبت
- گردوغبار
- خوردگی
- دمای محیط
باید در انتخاب سازه و پوشش فلزی مورد توجه قرار گیرند.
۵. وزن و ابعاد پنل
پنلهای جدید ممکن است ابعاد و وزن بیشتری نسبت به برخی نسلهای قدیمی داشته باشند. بنابراین سازه باید دقیقاً با مشخصات مکانیکی پنل سازگار باشد.
۶. هزینه ساخت و نگهداری
هزینه واقعی سازه فقط قیمت خرید آن نیست.
باید موارد زیر نیز بررسی شوند:
- حمل
- نصب
- تجهیزات اجرایی
- فونداسیون
- تعمیرات
- خوردگی
- تعویض قطعات
- طول عمر
- هزینه نیروی انسانی
به همین دلیل ارزانترین سازه الزاماً اقتصادیترین گزینه پروژه نیست.
سوالات متداول درباره سازه نیروگاه خورشیدی
بهترین سازه برای نیروگاه خورشیدی زمینی چیست؟
یک گزینه واحد برای تمام زمینها وجود ندارد. در بسیاری از پروژهها Fixed-Tilt با پایه کوبشی استفاده میشود، اما اگر شرایط خاک برای کوبش مناسب نباشد، Ground Screw یا فونداسیون بتنی میتواند بررسی شود.
سازه Pile-Driven برای چه زمینی مناسب است؟
برای زمینهایی که بررسیهای ژئوتکنیکی نشان دهد پایههای کوبشی میتوانند ظرفیت لازم را تأمین کنند. وجود سنگ سخت یا موانع زیرسطحی میتواند اجرای این روش را دشوار کند.
Ground Screw بهتر است یا فونداسیون بتنی؟
به شرایط زمین و پروژه بستگی دارد. Ground Screw میتواند عملیات بتنریزی را کاهش دهد، اما ظرفیت آن باید برای خاک محل تأیید شود. در شرایطی که خاک یا سنگ برای پیچ زمین مناسب نباشد، فونداسیون بتنی ممکن است گزینه مناسبتری باشد.
آیا میتوان روی زمین شیبدار نیروگاه خورشیدی ساخت؟
بله. میزان و جهت شیب، نوع سازه، فونداسیون، سایهاندازی و روش اجرای پروژه باید بررسی شود. در برخی سایتها میتوان سازه را با توپوگرافی زمین تطبیق داد و از تسطیح گسترده جلوگیری کرد.
آیا Solar Tracker برای هر نیروگاه مناسب است؟
خیر. Tracker میتواند تولید انرژی را افزایش دهد، اما نسبت به سازه ثابت تجهیزات مکانیکی، کنترل و نگهداری بیشتری نیاز دارد. بنابراین باید افزایش تولید با هزینه اضافی پروژه مقایسه شود. ([NREL][3])
جمعبندی
سازه نیروگاه خورشیدی فقط یک چارچوب فلزی برای نگهداری پنلها نیست؛ بلکه بخشی اساسی از طراحی مکانیکی و عمرانی نیروگاه است و باید بتواند وزن پنلها و نیروهای محیطی را در طول عمر پروژه تحمل کند.
برای زمینهای مناسب، سازه Fixed-Tilt میتواند راهکاری ساده و کمهزینه از نظر نگهداری باشد. اگر شرایط خاک برای کوبش مناسب باشد، Pile-Driven میتواند اجرای سریع و مناسبی فراهم کند. در شرایطی که کوبش امکانپذیر نباشد، فونداسیون بتنی یا Ground Screw میتواند بر اساس مشخصات زمین مورد بررسی قرار گیرد.
برای ساختمانها، Rooftop و برای پارکینگها Solar Carport کاربرد دارند. در نیروگاههای زمینی بزرگ نیز Solar Tracker میتواند با افزایش تابش دریافتی، تولید انرژی بیشتری ایجاد کند، هرچند پیچیدگی و هزینه نگهداری آن بیشتر است. ([NREL][3])
در نهایت، بهترین سازه خورشیدی ارزانترین سازه نیست؛ بلکه سازهای است که با شرایط خاک، شیب زمین، باد، شرایط آبوهوایی، نوع پنل، روش نصب و اقتصاد پروژه سازگاری داشته باشد.
به همین دلیل، انتخاب نهایی سازه و فونداسیون باید پس از مطالعه زمین، بررسی ژئوتکنیکی و طراحی سازهای متناسب با شرایط واقعی پروژه انجام شود.
